Indruk van mijn werkplaats, machines en zelfgemaakte hulpstukken.

In 1980 ben ik begonnen met modelbouw, zonder draaibank kan je niet veel maken op het gebied van stoommodelbouw dus moest er al snel een draaibankje komen om e.a. te kunnen bewerken. Mijn eerste draaibank was van het merk Sherline. Het boren en frezen geschiede op een eigengemaakte boorkolom met een naaimachine motor. Al snel werd ook een klein kruistafeltje gemaakt met een machineklem

1980

2016

Machines

press to zoom
press to zoom

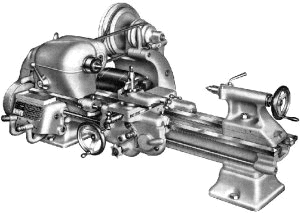

Smart & Brown,  Sabel 9 inch

Deze draaibank is een copy van de South Bend, weliswaar is de kwaliteit en afwerking stukken beter dan de South Bend.

  • Langsvoeding:     0.0852" - 0.015"

  • Dwarsvoeding:    0.0426"- 0.0075"

  • Nortonkast:         48 schakeling 4 - 224TPI

  • met 127 tand wisselwiel volledig metrisch 0.2 - 6 mm/spoed

  • Snelheden :         0 - 1400 omw/min d.m.v Frequenty regelaar

press to zoom
press to zoom

Emco Maximat Mentor 10



  • Langsvoeding:      0.028 - 0.444 mm

  • Dwarsvoeding:      0.014 - 0.222 mm

  • Schroefdraadsnijden:  0.25 - 4.00 mm

  • Toerental: 0 - 2500 omw/min d.m.v. Frequenty regelaar


press to zoom
press to zoom

Freesbank ,Rexon type RDM-400M

  • Snelheden: 70 - 2000 omw/min

  • Tafel: 160 mm x 520 mm

  • Boorspil aansluiting: MC3

  • Uitlading: 160 mm

  • Boorslag: 90 mm

  • Automatische tafel voeding (traploos)

  • Digitale uitlezing
